新郑第二自来水厂是河南省重点工程,供水能力为每天20万吨。自控系统分为二级控制:监控中心、区域控制站。监控中心对整个水厂处理系统进行监视,两台互为备份的监控计算机采用WinCC 冗余组态软件进行监控。区域控制站有六个,分别是提升泵房控制站、沉淀池控制站、加氯加药间控制站、滤池控制站、脱水机房控制站、送水泵房控制站。区域控制站采用西门子S7-1500PLC作为主控器,WinCC作为区域控制中心上位机,远程站采用ET200MP和ET200SP模块采集现场信号。其中滤池控制站共8个滤池,WinCC作为区域控制站中心,同时每个滤池采用TP1200触摸屏对单个滤池进行监控操作。

各区域控制站PLC之间采用10M/100M自适应工业光纤以太环网连接,其环形结构具有冗余功能,保证了通讯的可靠性。

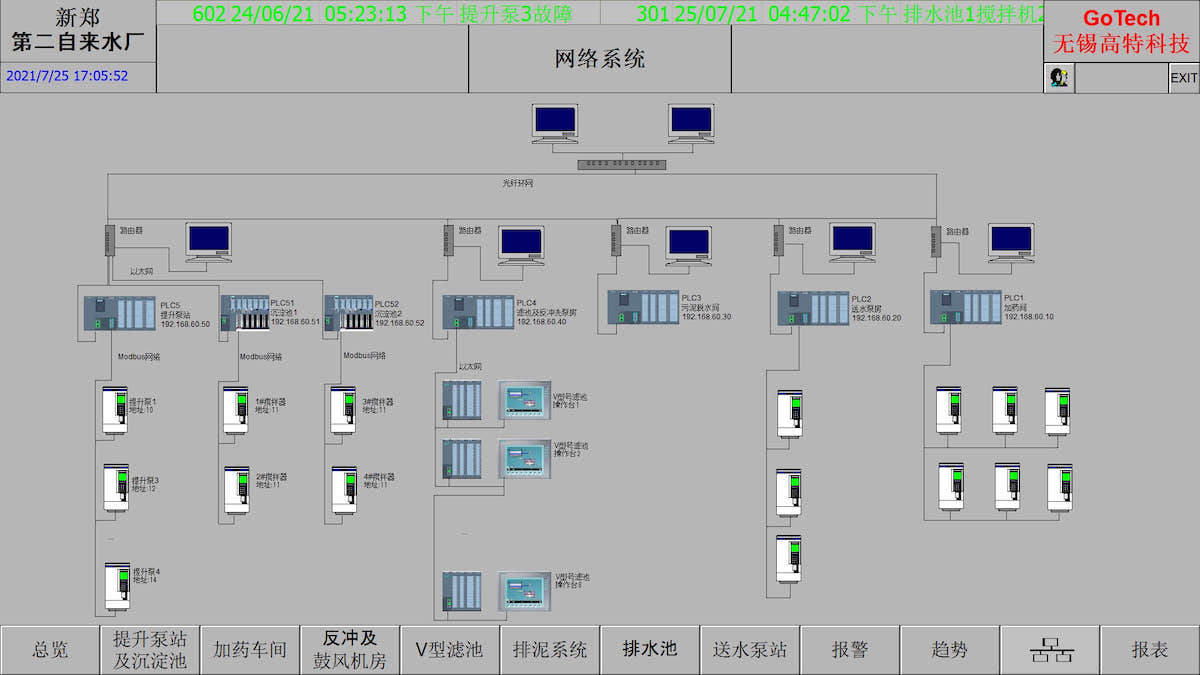

下图为水厂控制系统的整体网络架构:

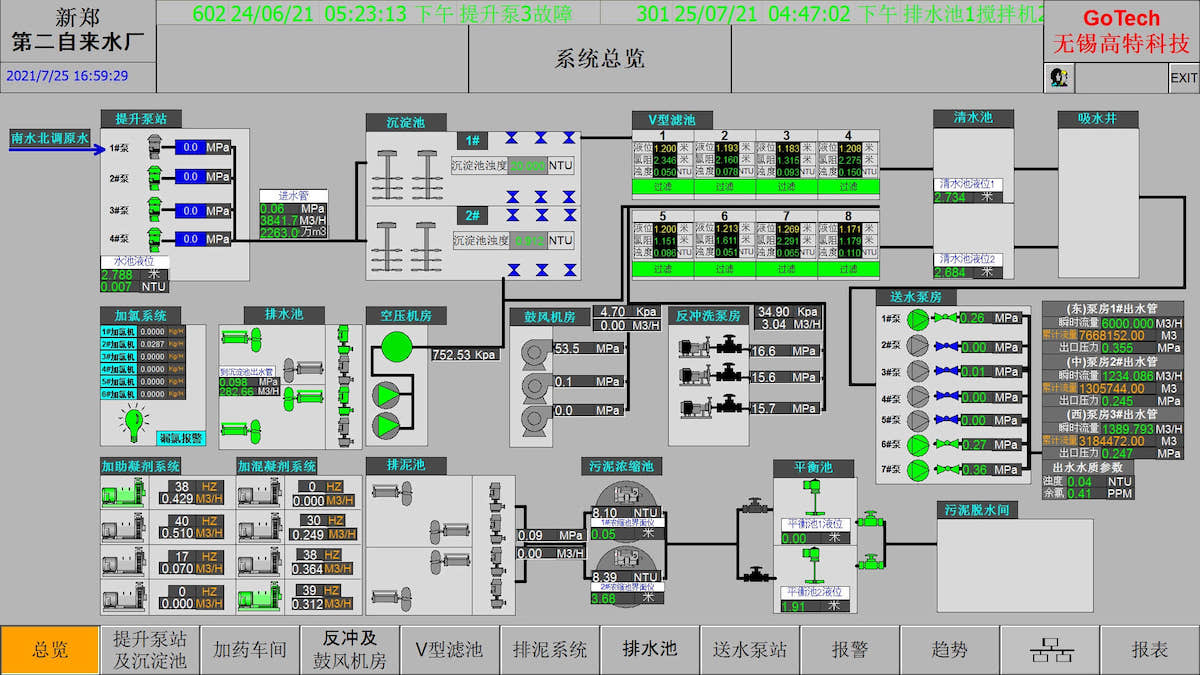

下图为水厂控制系统的整体网络总览:

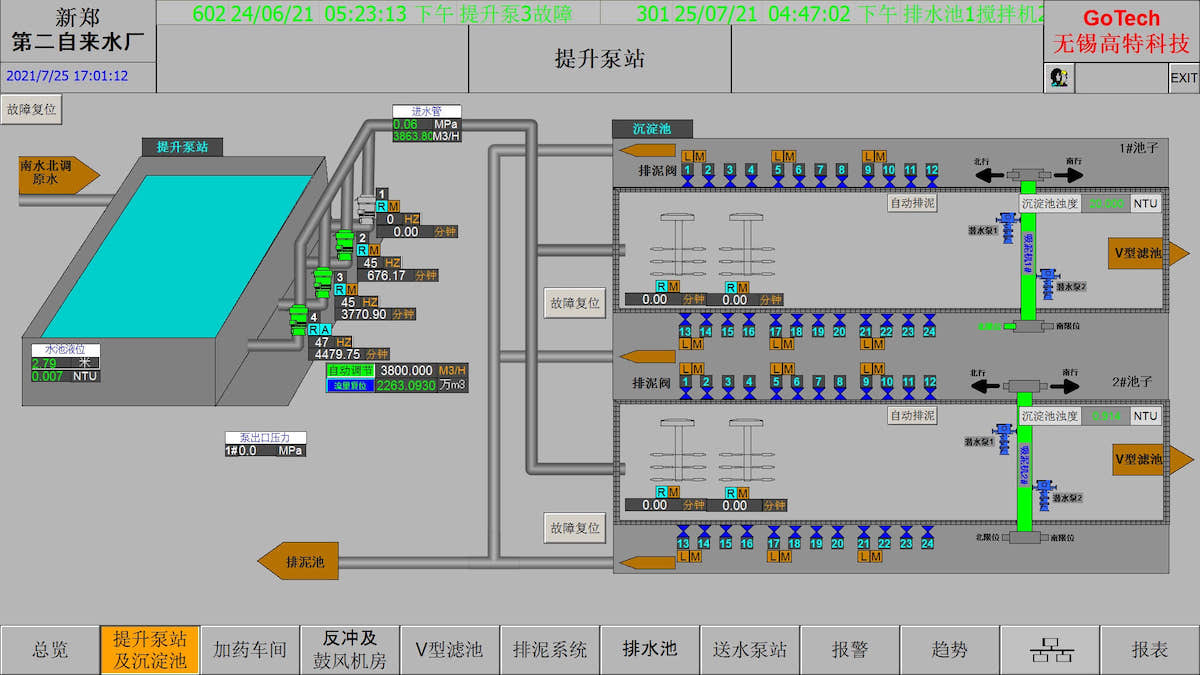

下图为水厂控制系统的提升泵房系统:

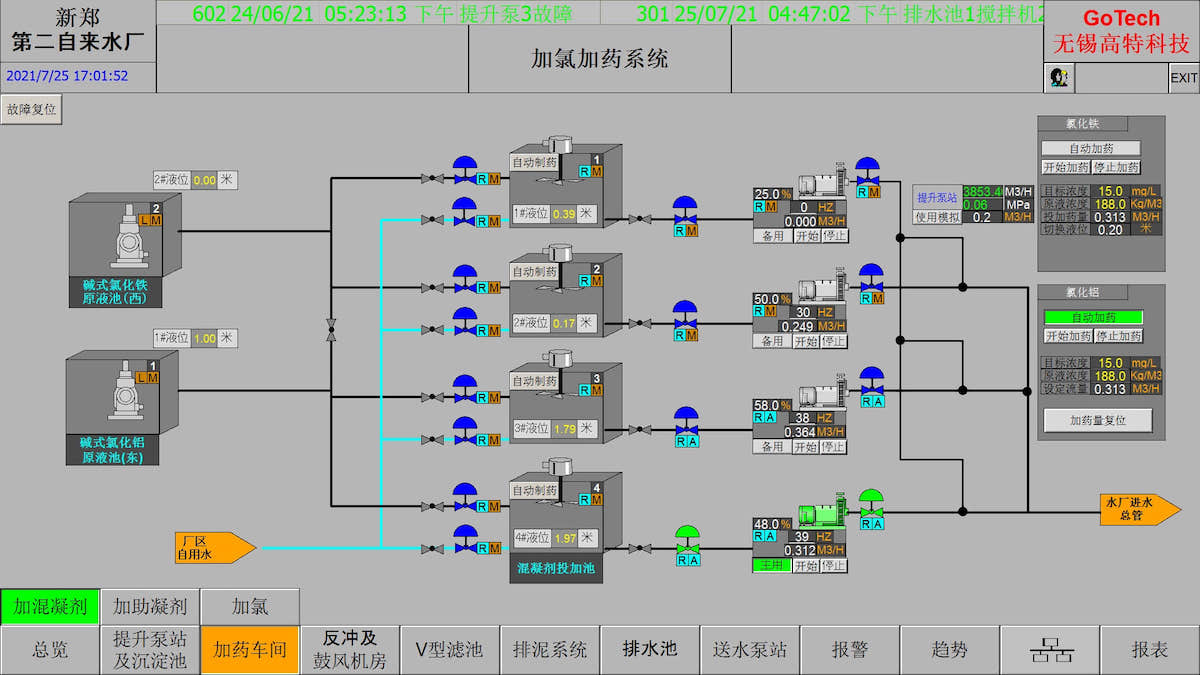

下图为水厂控制系统的加氯加药混凝剂系统:

下图为水厂控制系统的加氯加药助凝剂系统:

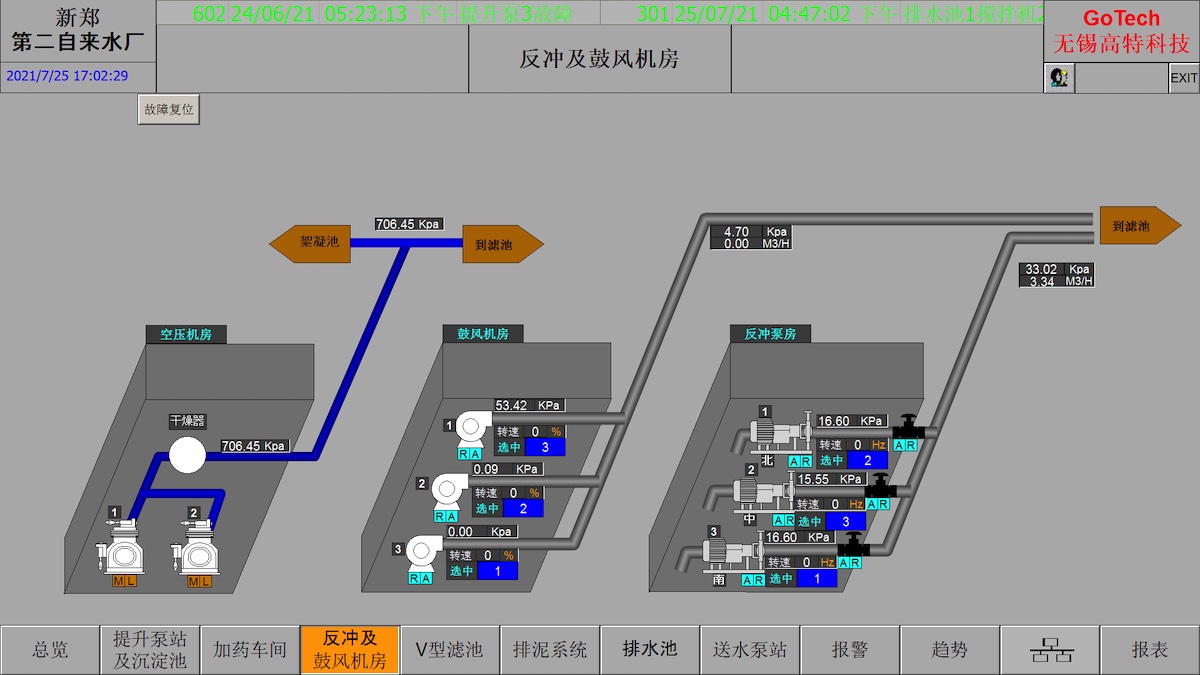

下图为水厂控制系统的反冲及鼓风机房系统:

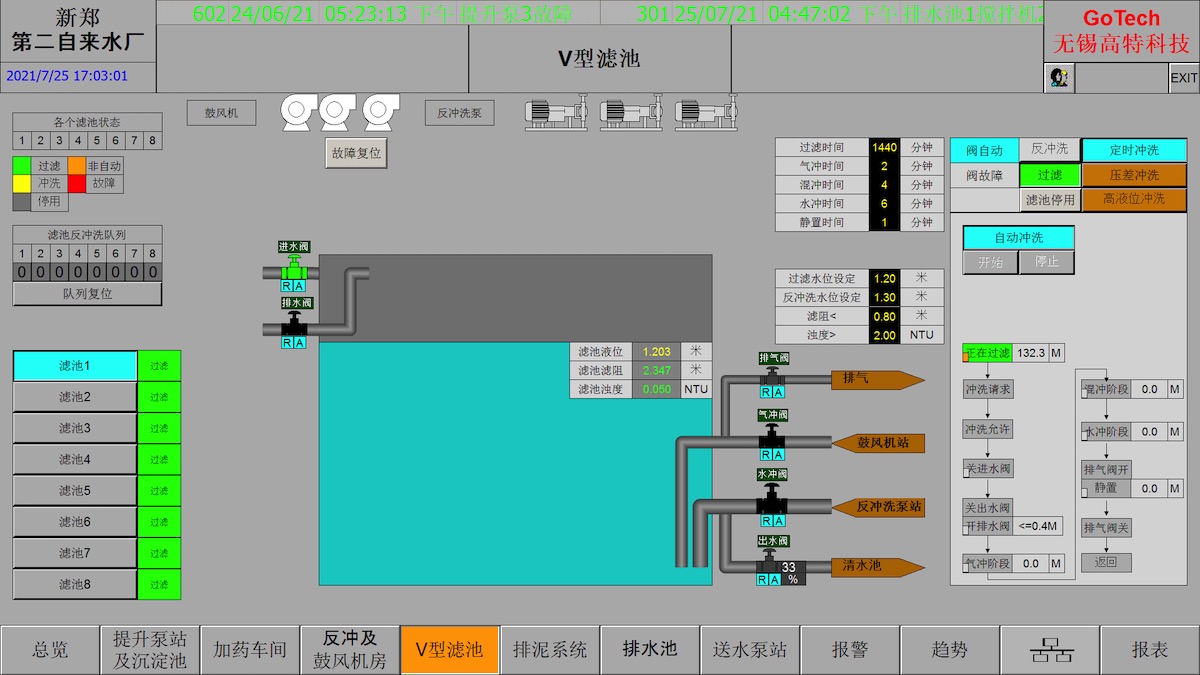

下图为水厂控制系统的V型滤池系统:

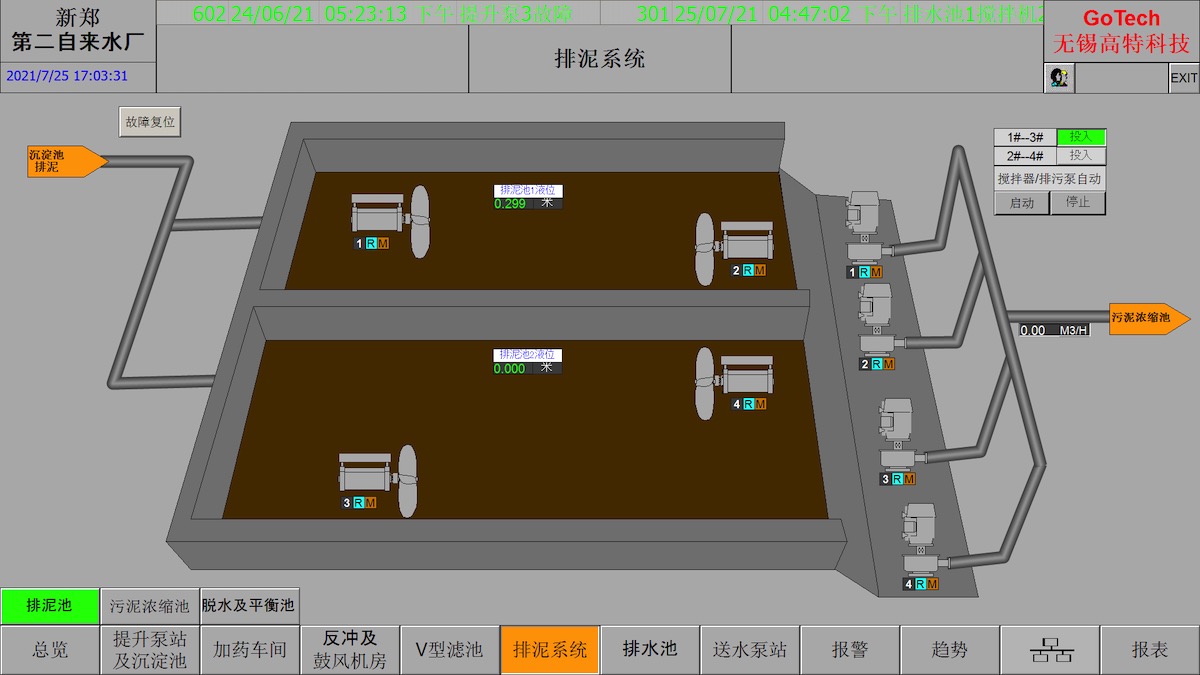

下图为水厂控制系统的排泥系统:

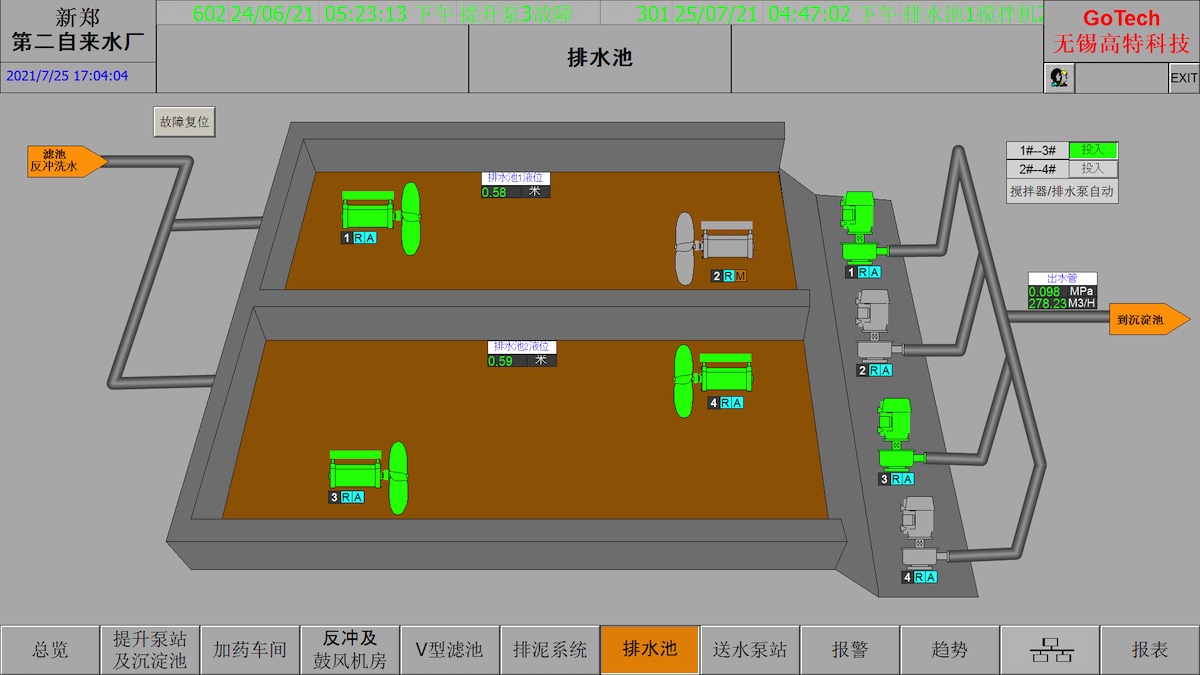

下图为水厂控制系统的排水池系统:

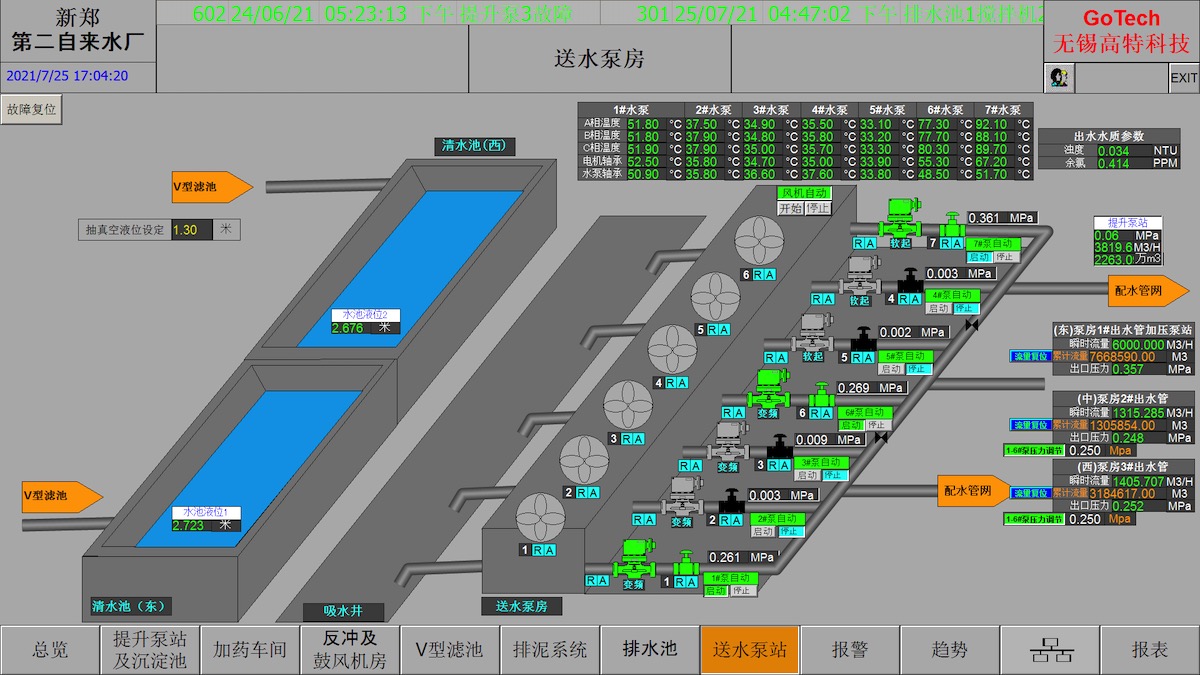

下图为水厂控制系统的送水泵房系统:

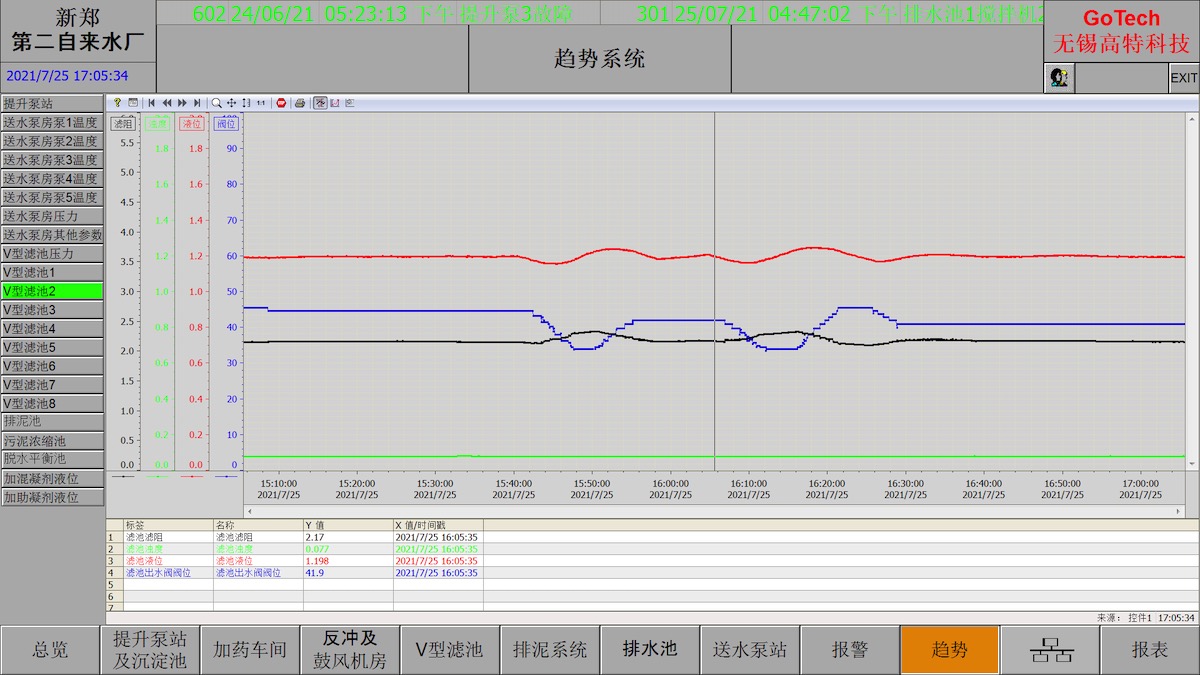

下图为水厂控制系统的趋势监控系统:
