工业起重机电控系统解决方案

根据冶金铸造起重机的智能化搬运要求,基于其工作特性、生产工艺、国家生产与安全规范,我公司所提供的智能化控制方案特别注重了起重机电控系统的未来发展趋势,把安全、网络与智能放在了更加重要的位置。

5.起重机声光报警系统

当起重机运行期间或准备运行时,为了事先警告可能影响起重机安全运行的人员,在操作室内安装有脚踩开关,操作室外安装有声光报警器,以供操作人员随时警告附近影响安全的人员。此外,本报警器还可以对地面喊话。

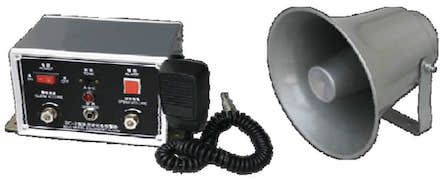

声光报警器由抗静噪话筒、前置放大器、警报信号发生器、音频功率放大器、频闪灯、喇叭及电源组成。~220V电压经变压器降压后整流滤波,正负电源驱动功放电路和频闪灯,声音信号由话筒输入经前置放大,送入功放电路放大后推动喇叭报警。

该报警器具有报警、喊话、音量连续可调等功能,输出功率为10W、25W、50W可选,音调A、B、E三种可选择。

6.ABB 电子防摇摆系统

起重机特别是大小车运行过程中,由于惯性原因会引起摇摆,其危害极大。(1)增加循环时间,降低生产效率。增加定位难度;增加循环时间可达100%。(2)潜在的碰撞危险,降低安全性能。引起货物破损;设备破环;人身伤害;降低空间利用率。(3)频繁的机械冲击,增加维护成本。增加电机负载;加剧机械部件例如钢丝绳、电缆、卷筒、制动器等的磨损。

消除摇摆的方法有三种:人工消摆,机械减摇,电子防摇。

6.1  人工消摆的特点

  • 熟练司机根据经验补偿负载摆动
  • 需要数月甚至数年的经验
  • 司机需要长时间集中注意力
  • 消摆过程降低负载处理速度

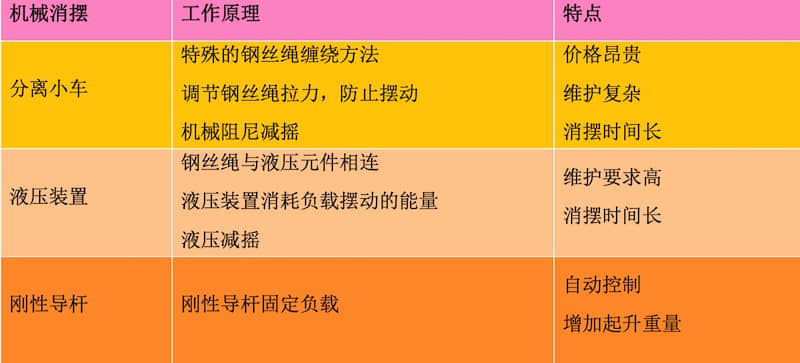

6.2  机械减摇的特点

6.3  电子防摇的特点

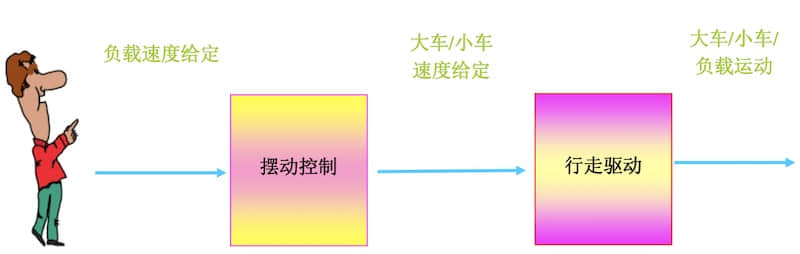

电子防摇则可根据期望的负载运动控制行走运动,使负载跟随司机的指令运动。

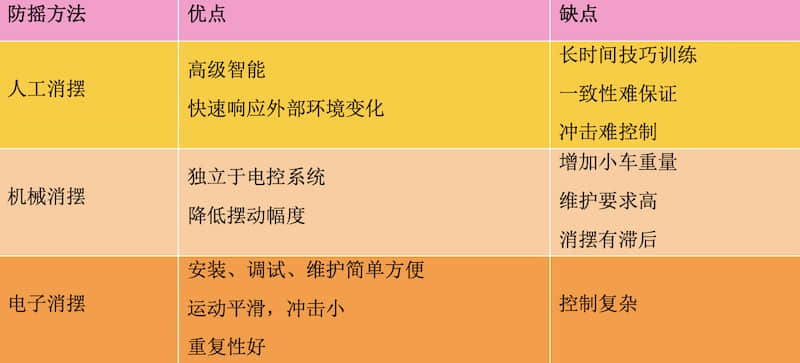

6.4  三种消除防摇的方法如下:
