工业起重机电控系统解决方案

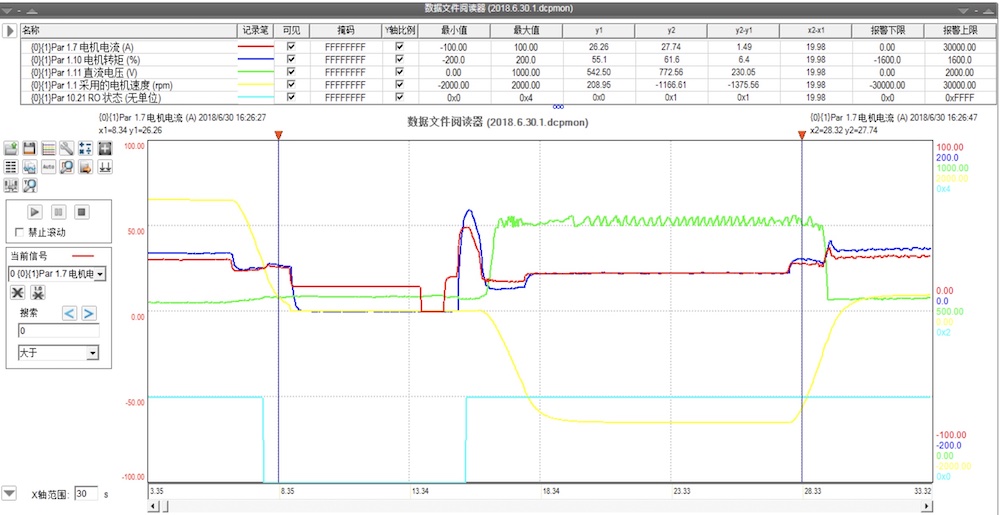

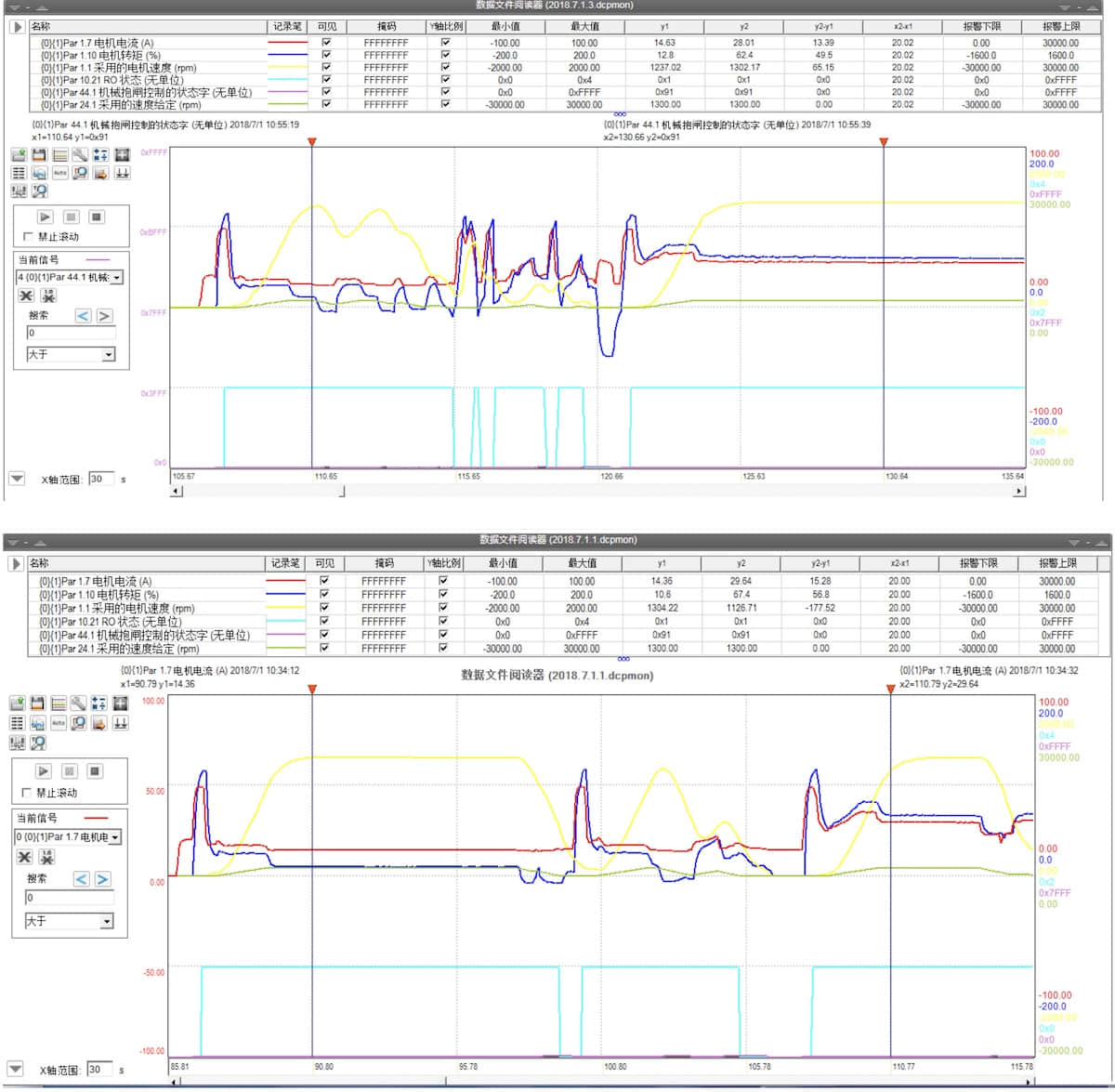

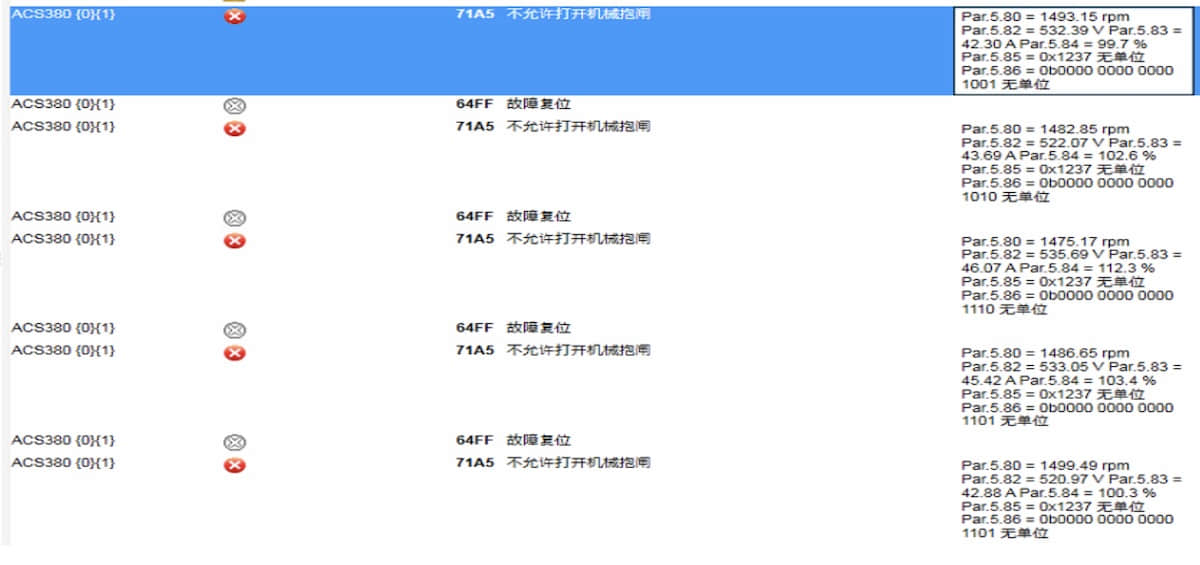

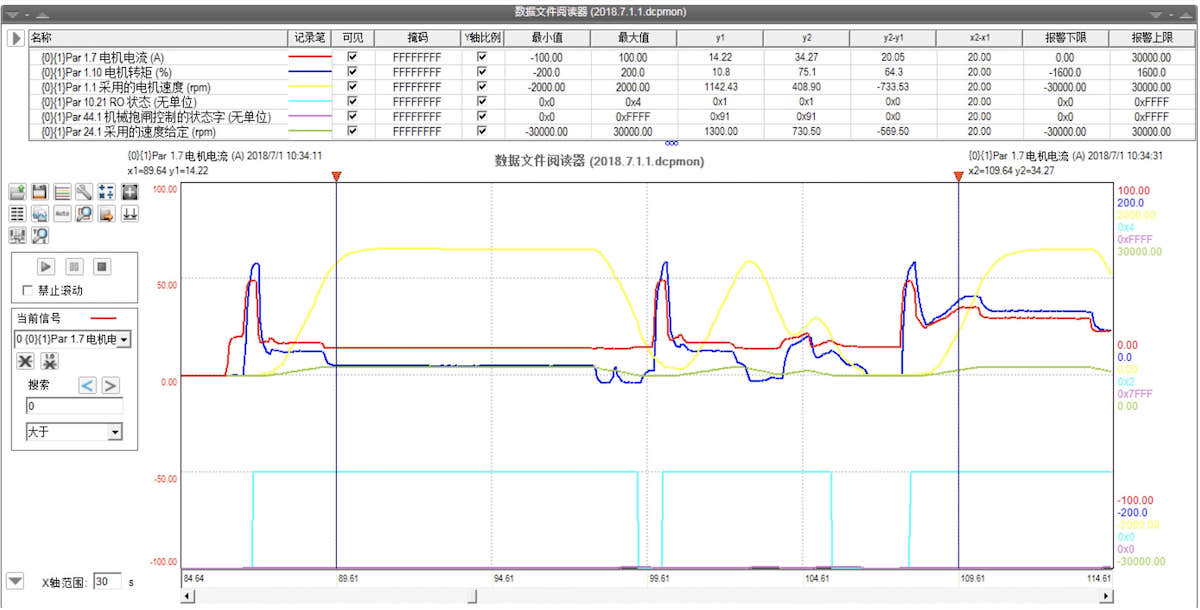

根据冶金铸造起重机的智能化搬运要求，基于其工作特性、生产工艺、国家生产与安全规范，我公司所提供的智能化控制方案特别注重了起重机电控系统的未来发展趋势，把安全、网络与智能放在了更加重要的位置。

7．远程控制室的电控系统

在石钢调度指挥中心设一个远程控制站，4台100T起重机的集中调控及操作都部署在远程操作室内，当全自动工作时，由此下达各种命令。具体情况需根据平面布置进一步优化。

8．电线、电缆的选型与说明

电线电缆是电气控制系统中重要的一环，即使电控系统设计的多么合理、电器元件选用的多么好，如果电线电缆选用不对，那么整套电控系统很可能就不能正常工作。

所有电缆均有保护或刻字标签来标识，防止由于周围环境或老化使特征标识消失，便于维修人员接线及检查。

所有电动机的动力电缆均采用变频器专用电缆，为安徽华宇、上海南洋或江苏上上产品。

所有动力敷设电缆均采用截面大于1.5mm2铜芯线缆，并符合动热稳定要求，为耐酸耐碱型的硅橡胶电缆，移动电缆采用柔软的型硅橡皮绝缘及护套扁平电缆。接至电动机端的电压降不大于3％额定电压，接至照明灯具的电压降不大于2.5％额定电压。

所有低压电缆的额定电压：交流不低于600V，直流不低于1000V。

PROFINET通讯电缆采用西门子公司的专用屏蔽通讯产品。

起重机的动力电缆、控制电缆和测量电缆所走的线槽分隔开敷设，并符合有关防火规范。

多芯控制电缆、通讯电缆的芯线数比实际多10%的裕量，动力、照明、控制等电缆的长度比实际多5%的裕量，操纵台、控制屏等内部接线长度比实际多2%的裕量。

大车供电采用侧压式刚体滑触线，最大压降不超过供电电压的2.5%，采用绝缘型提挂件，在滑线两端设有带电警示灯。

9．起重机上下车告知系统

当起重机运行期间或间歇瞬间，可能有安装人员或其他交叉工作人员从端梁登车，而又没有携带无线通讯设备，这种情况是经常出现的。

为了提高起重机运行的安全性，在起重机端梁的栏杆上安装有上下车告知开关和允许上下车告知器，在操作室安装有上下车告知主机，用于上下车的人员与操作人员的沟通。该系统警示信号明显，具有音乐提示、语音提示、闪光文字显示。

10．操作室电气部分

操作室的联动台部分由左右控制箱、坐椅、脚踏开关三部分组成，操作室除了联动台外，还安装有照明灯、照明开关、超载限制显示器、PLC远程模块部分、SIEMENS触摸屏、上下车告知器等。操作室为双层保温型，钢化玻璃，内置工业空调。

联动台上有主令控制器、启动按钮、停止按钮、总断路器远程脱扣按钮、蘑菇头式紧急停止开关、电源指示灯等。蘑菇头式紧急停止开关用于电气系统失控情况下的应急，总断路器远程脱扣按钮则用于总接触器粘连而无法停止总电源时。

11．集中润滑的电控系统

正确适当的润滑可以提高设备正常运转时间，降低设备维修保养量。我公司选择林肯工业公司的产品，林肯润滑系统主要是降低摩擦和磨损，从而达到降低维护费用、提高生产效率、确保安全工作及保护环境。

集中润滑系统需要合适的电控系统，来确保其正常工作，电控板集成在泵体内。当设备的主开关合上后，泵就按间隔时间、运行时间开始润滑循环。

一个润滑周期由间隔时间和运行时间组成。一旦间隔时间累计达设定值，泵就开始运转，并计时，运行时间达设定值后就转入间隔时间计时。只要设备或车辆处于运转状态，泵就按照这个润滑周期进行下去。

12．电气系统的接地

起重机的金属结构及所有电气设备的金属外壳、管槽、电线金属外皮和变压器的低压侧均有可靠的接地，互联并接到接地网上，检修时保持接地良好。

起重机的金属结构必须有可靠的电气联接，在轨道上工作的起重机，一般可通过车轮和轨道接地。接地线连接宜用不小于150mm2的扁钢或10mm2的铜线，用焊接法连接。起重机上任何一点的接地电阻均不得大于4Ω。

接地回路应能承受短路电流而不引起任何危险的电压升高和不正常温升，设备接地系统应接到附近的电源接地箱上。

13．起重机照明系统

照明回路需从总开关进线端引入，并设单独的保护装置。为了提高安全性，照明系统专门设置了一台变压器，供照明系统、操作室空调及维修插座用。

行车桥下配置防震照明灯6只，为四盏200W的LED聚光灯，固定方式为透射式。桥架照明采用上海亚明或无锡高特科技公司产品。

14．接线端子及各种标识系统

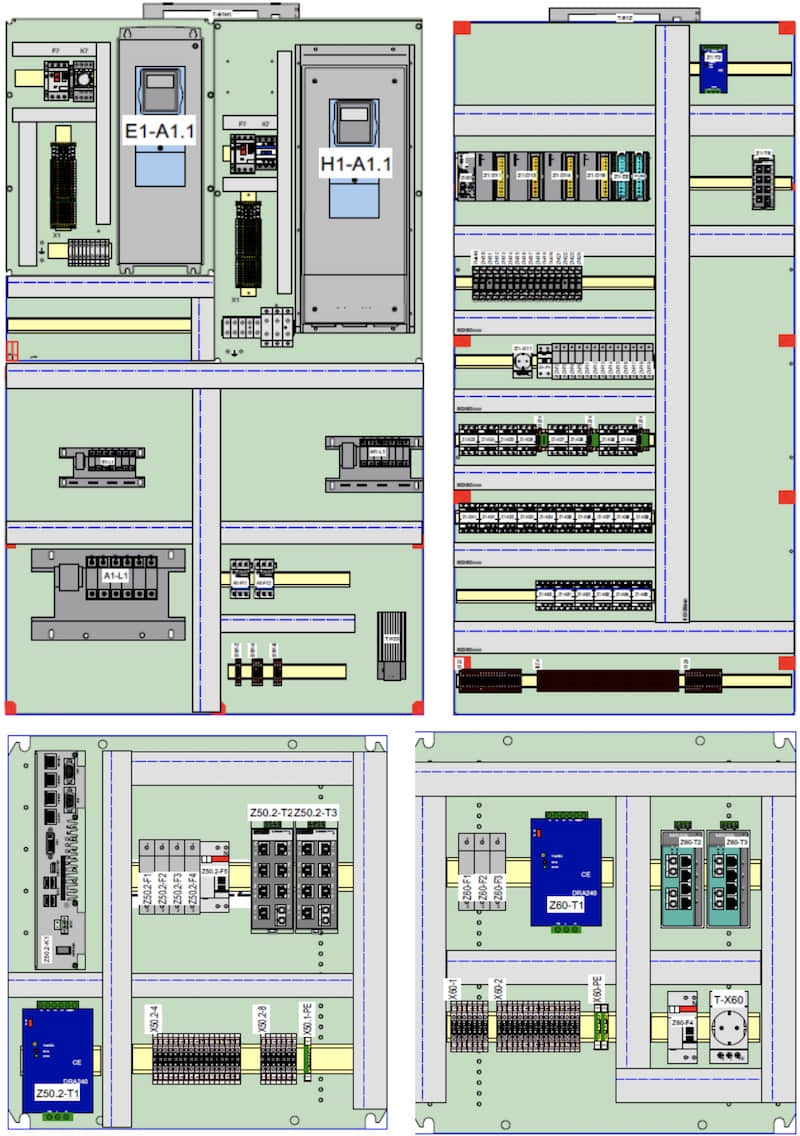

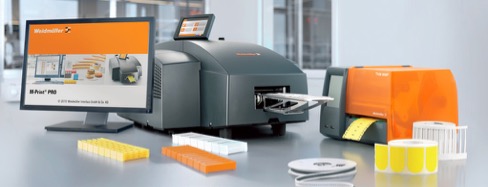

接线端子及端子标识、设备标识均采用魏德米勒产品，标记系统最主要的需求之一是它能清楚的显示出您的元器件是怎样配置的。这包括了精确地打印图像、方便的操作方式以及在工业环境中可用性的保证。软件应能提供数据输入和管理时的最优支持。在电气系统中，元件、分总成、设备、电线和连接器的标记意味着在它们整个生命周期中都能清楚的标记它们。因此，服务和维护工作明显变得更简单，潜在故障也能快速定位并立即消除。大多数情况下，为保证标记具有最佳可视度，这类或其他的标准推荐用彩色标记。
