12．起重机声光报警系统

当起重机运行（特别是大车运行机构）期间或准备运行时，为了事先警告可能影响起重机安全运行的人员，在操作室内安装有脚踩开关，操作室外安装有声光报警器，以供操作人员随时警告附近影响安全的人员，或者大小车运行时，报警器自动报警。

声光报警器由抗静噪话筒、前置放大器、警报信号发生器、音频功率放大器、频闪灯、喇叭及电源组成。AC220V电压经变压器降压后整流滤波，正负电源驱动功放电路和频闪灯，声音信号由话筒输入经前置放大，送入功放电路放大后推动喇叭报警。

该报警器具有报警、喊话、音量连续可调等功能，输出功率为10W、25W、50W可选，音调A、B、E三种可选择。选用上海南华公司的BC-110产品。

13．电线与电缆

电线电缆是电气控制系统中重要的一环，即使电控系统设计的多么合理、电器元件选用的多么好，如果电线电缆选用不对，那么整套电控系统很可能就不能正常工作。

所有电缆均有保护或刻字标签来标识，防止由于周围环境或老化使特征标识消失。大于45KW的电动机采用带屏蔽层的电缆，为安徽华宇或上海南洋产品。

所有动力敷设电缆均采用截面大于1.5mm2铜芯线缆，并符合动热稳定要求，移动电缆采用YGGB耐高温型扁电缆，其它采用YGG耐高温圆电缆

CONTROLNET通讯电缆采用AB公司专用的屏蔽通讯产品。

起重机的动力电缆、控制电缆和测量电缆所走的线槽分隔开敷设，并符合有关防火规范。

14．电气系统的接地

起重机的金属结构及所有电气设备的金属外壳、管槽、电线金属外皮和变压器的低压侧均有可靠的接地，互联并接到接地网上，检修时保持接地良好。

起重机的金属结构必须有可靠的电气联接，在轨道上工作的起重机，一般可通过车轮和轨道接地。接地线连接宜用不小于150mm2的扁钢或10mm2的铜线，用焊接法连接。起重机上任何一点的接地电阻均不得大于4Ω。

接地回路应能承受短路电流而不引起任何危险的电压升高和不正常温升，设备接地系统应接到附近的电源接地箱上。

15．起重机照明系统

照明回路从总断路器的进线端引入，并设单独的保护装置。为了提高安全性，照明系统专门设置了一台变压器，供照明系统及维修插座用。

行车桥下配置防震照明灯6只，为四盏400W的金属卤素探照灯，固定方式为门绞链。

桥架照明采用上海曙光或上海菲力浦公司产品，灯具采用铝合金压铸灯体，高纯铝反射器，灯体由上下二部分合而为一，维修接线舱盖用不锈钢搭扣连接固定。安装和维修灯具时，打开灯具非常的方便，不需任何工具。灯具所有电器集成于灯体内。灯具的外露紧固件全部由不锈钢制成，具有很高的防腐性能。防尘密闭型可达到IP65的防护等级。

电气室内安装3只80W/220V节能型吸顶日光灯，照明开关安装在醒目方便操作之处。

为了便于维修，在电气控制室内还安装有AC220V、AC36V和AC380V电源插座。

16．电气控制屏（柜）、接线箱

控制屏、接线箱均采用框架式机构产品，控制屏内、箱内配线均为阻燃线。电控柜、接线箱及其它电气装置均应装有永久性的标识牌。电气控制室内安装有工业制冷机，我公司建议采用德国威图公司的产品，此制冷机带有热蒸发器，可把冷却水蒸发，防止冷却水外流影响电气的使用及安全。柜体自身下部带有C型槽钢，安装时可直接固定在电气室内。

17．各种编程、监控软件

为了用户的检修及维护方便，我公司提供了丰富的编程软件，并为贵公司提供技术人员培训项目。其中包括罗克韦尔PLC的编程软件RSLOGIX5000及RSLINX2.56，AB 755变频器编程软件DRIVETOOLS；并提供1套IBM T430系列笔记本电脑和适配器。

18．其它电气部分

门开关采用施耐德公司XCRA15限位开关，其安装方便，使用寿命长。

接线端子采用德国魏德米勒或菲尼克斯产品，其产品包括接线座、PCB端子、继电器、过压保护产品、电源模块、印刷电路板接线端子和接插件、各种电子产品、管状端头以及带保护设备如重载接插件HDC、接线盒(防爆)等，所有产品均通过了世界主要质量认证机构的认证，如CSA、UL、VDE等等，使用场合极其广泛。

普通型SAK是最为常用的端子，额定压接导线截面从2.5mm2 至95mm2，可以安装在DIN 35mm或32mm导轨上。控制箱间配线采用电缆，金属板孔中穿线，采用防护套。

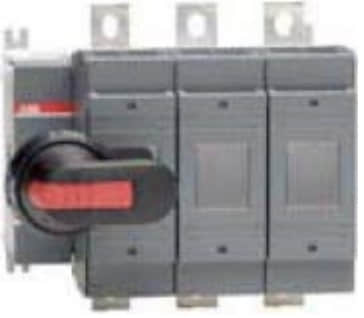

附件1．ABB OS隔离开关熔断器组

ABB的OS系列隔离开关熔断器组与传动产品相配合更是相得益彰，为电动机提供完美的保护。OS开关熔断器是一种优良的保护元件，在最大允许截断电流和能量值下，电压越高，预期故障级越高，熔断器作用越重要。因此在变频器的上侧还设置了快速熔断器，用于短路保护。

ABB全系列的开关熔断器组具有从单极到4极多种类型。开关熔断器组的机械机构在开关中的位置可以选择，不仅简化了安装，而且能够适应各种不同类型的柜体设计。

大量的附件帮助改进开关熔断器组的实用性：6极和8极、转换开关、旁路开关和机械联锁开关可通过转换套件来实现。

OS开关熔断器组确保操作安全，保护设备和人身安全。累积丰富的电气安全设计经验，OS开关熔断器组能消除电气事故的风险：当开关熔断器组在“ON”位置时，熔断器盖不能被打开，在合闸位置熔断器蓋可加锁封；双重绝缘的外部操作手柄可免除在柜外接触带电部件的风险；手柄在各种情况下均可显示触头位置，绝对可靠。

用户绝对安全：开关熔断器组能多次承受很高的短路电流——需要更换的只是低成本的熔体。更换熔体是绝对安全的，因为熔断器熔体两侧是隔离的，熔体的盖或门只有在开关熔断器组分闸位置时才能打开。

OS开关熔断器组安装方便：开关的安装固定脚可调节角度，安装时可在开关顶部和侧面固定，为安装增添灵活性。OS开关熔断器组提供灵活的电缆方案，高接线端子离底板有一定距离，可简化电缆安装。使用双电缆节约空间。

模块化的开关机构，可按需要决定供电极和机械机构的位置。

可靠的位置显示：即使触头被焊接，手柄和操作机构的准确位置指示使操作毫无危险。如果触头被焊接在一起，手柄就不能回到OFF位置。

熔断器监测器和辅助接点：电子熔断器监测器，安装在开关或机构侧面。开关的每个侧面最多可安装6个辅助触头，在极间最多可安装3个辅助触头。

附件2．LX36-88系列限位开关

LX36-88是目前先进的提升专用限位开关，主要用于交流50-60Hz、额定电压380伏/直流额定工作电压220伏的控制电路中，用以限制起重机旋转运动机构的工作角度和进行顺序控制。如：桥式起重机起升机构的上下极限限位，港口门座起重机起升机构的上下极限限位和俯仰机构的上下极限限位，港口集装箱起重机起升机构的上下极限限位、俯仰机构的上下极限位置限位、小车运行机构的多点位置限位或信号输出，抓斗岸桥起重机的抓斗起升、抓斗开闭、小车位置限位和小车位置信号测定等多种用途。

LX36-88限位开关最重要的特点是有多幅触头，每个触头的位置都可以作为一个位置调整。而且开关动作角度容易调整，在开关动作角度调定后不会因为机械的振动而发生改变，在调整某一对触点凸轮时其它凸轮不会随之改变。

附件3．HBC微波防碰撞开关

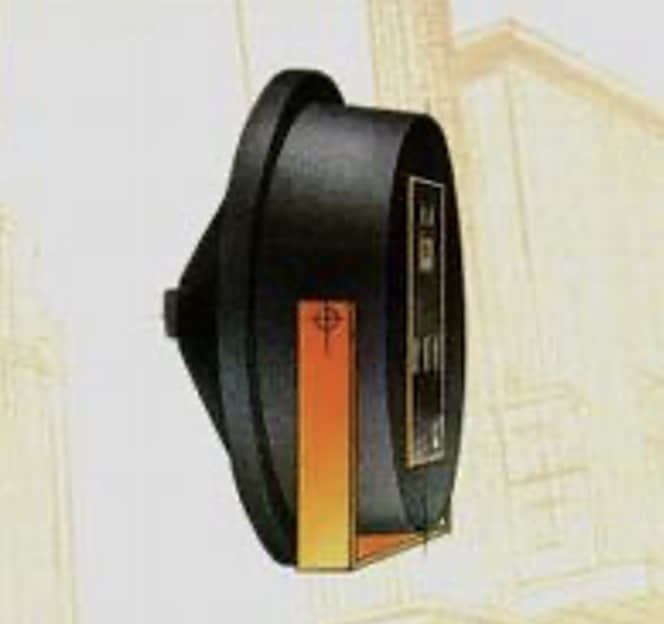

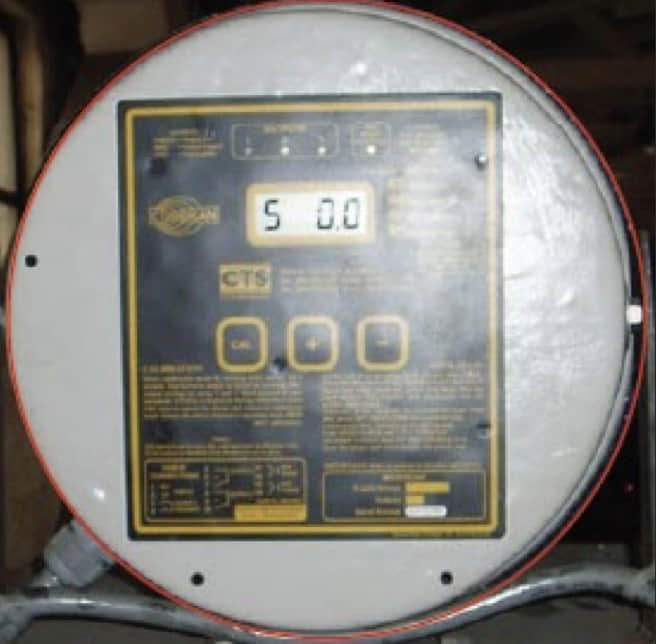

MICROSCAN微波防碰撞系统是德国HBC公司和澳大利亚CTS公司共同研制生产的，采用数码微处理技术及广泛应用于军事用途的多谱勒效应（Doppler Effect）技术，集安全性、可靠性、耐久性于一身。经过多年的实际应用证明，性能非常稳定，已广泛地应用于各种工业环境。与大多数防碰撞系统不同，多谱勒效应的应用使得MICROSCAN系统不但识别物体间相对距离，同时可识别其相对速度。

MICROSCAN系统产生的微波信号，经发射遇被测物体后反射回自身系统，系统根据其微波信号频率强度的变化，探测物体的运行情况。

MICOROSCAN系统易于安装，数值设定简单，为行车定位和防碰撞提供宝贵的控制手段。

MICORSCAN系统可设定三个可编程输出，为行车减速提供最大的灵活性，使用时可选择以下数据进行单独设置：[趋近速度] [趋近距离] [复位时间] [测定时间]。

本系统具有自检故障保护线路，MICROSCAN系统每隔十秒对自身发射及接收系统进行一次自检，如果测出系统内部故障，系统将关闭所有输出，并显示‘失效’（LCD液晶显示）。

MICROSCAN系统采用数码处理技术可排除电场、磁场对其性能的影响。全密封可免受烟雾、灰尘等恶劣环境对其性能的影响。
